Q11F三片式内螺纹球阀

三片式内螺纹球阀

型号: Q11F、Q11H

三片式内螺纹球阀采用三片式分体阀体,结构合理、造型美观。可带国际标准ISO支架平台和锁定装置,适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

密封类型:软密封、硬密封

特点总结:

三片式阀体结构铸钢/不锈钢最高压力4.0MPa软密封或硬密封全通径流道

两片式内螺纹球阀

相同:内螺纹连接/全通径

不同:二片式

一片式内螺纹球阀

相同:内螺纹连接

不同:一片式/缩径

广式内螺纹球阀

相同:内螺纹连接

不同:广式/缩径

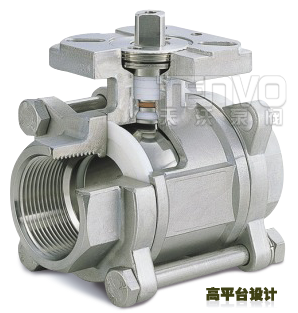

三片式高平台内螺纹球阀解剖图

三段式阀体,性能更优异

硅溶胶精密铸造不锈钢阀体、阀盖

阀体、阀盖连接形式便于检修与维护

螺纹类型:NPT、BSPT、BSP、DIN259/2999

可设置90°开关定位机构

可配电动、气动等执行器

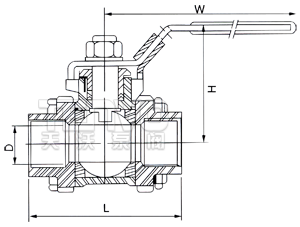

二片式内螺纹球阀结构图

三片式内螺纹球阀–外形尺寸

口径 D L H W
1/4″ 11.6 68 50 100
3/8″ 12.7 68 50 100
1/2″ 15 72 60 130
3/4″ 20 82 64 130
1″ 25 90 72 165
1-1/4″ 32 112 79 165
1-1/2″ 38 120 86 190
2″ 50 145 95 190
2-1/2″ 65 185 130 250
3″ 80 210 142 250
4″ 100 268 170 280

其它形式三片式内螺纹球阀

TENVO三片式内螺纹球阀与电动、气动执行器配套,广泛应用于管路的控制系统,更多详情浏览电动内螺纹球阀气动内螺纹球阀产品页面。

QT系列电动三片式内螺纹球阀
TT系列电动三片式内螺纹球阀
AT系列气动三片式内螺纹球阀
