DP17导阀型隔膜式减压阀为铸钢材质阀体、主阀阀芯、导阀阀芯、阀座、及过滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10：1，控制准确。当压力调节范围超过10：1时，应采用两个减压阀串联布置。YDP17G为软密封型号，用于压缩空气系统，或其它工业气体(不适用于氧气系统)。

DP17减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。

特点总结：

导阀型隔膜式适用蒸汽或空气系统组合导阀到达不同控制要求

DP导阀隔膜式减压阀的导阀控制组态–实现多种控制功能的组合

YK43F气体减压阀适用于工作温度≤150℃的空气、氧气、氢气、煤气、液化气等管路上。

YK43F空气减压阀通过启闭件的节流，将进口压力降至某一需要的出口压力，并借助介质本身的能量，使阀后压力自动满足预订要求，适用工况的要求。

本阀进口压力与出口压力之差必须≥0.15MPa。

特点总结：

气体管路专用最大口径DN500最高公称压力16.0MPa碳钢/不锈钢材质

YK43F气体减压阀–流量系数（Cv）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

YK43F气体减压阀–主要技术参数和性能指标

公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力（MPa）	2.4	3.75	6.0	9.6	15.0	24.0
密封试验压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
最高进口压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（MPa）	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小压差（MPa）	0.15	0.15	0.2	0.4	0.8	1.0
工作温度	0

壳体试验不包括膜片、顶盖。

YK43F气体减压阀–结构说明和作用原理

l、本阀由主阀和导阀两部分组成，主阀体下部有下盖、主阀弹簧、主阀瓣，主阀瓣由主阀弹簧支撑，使主阀处于密封状态。主阀体上部有活塞、缸套等；当活塞受介质压力后，靠缸套导向推动主阀瓣，使阀门开启；导阀体内有导阀弹簧、导阀瓣，膜片等，导阀弹簧支撑导阀瓣，使导阀处于密封状态；导阀上盖内有调节弹簧、调节螺栓，便于调节所需的工作压力。

2、本阀出厂时，主阀与导阀是关闭的，使用时，顺时针方向旋转调节螺栓，顶开导阀瓣，介质由“a”道通入导阀腔进入“S”道，靠介质压力推动活塞，使主阀瓣开启，介质流向阀后，同时由“B”道进入膜片下腔。当阀后压力超过调定压力时，推动膜片压缩调节弹簧，导阀渐渐关闭，流入活塞上部介质减少，活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭，A腔流向B腔介质较少，阀后压力下降，阀后压力的微小变化，影响膜片和调节弹簧的平衡使膜片上下移动，推动导阀和活塞工作，使主阀上下移动控制介质流量，所以阀后压力保持稳定。

YK43F气体减压阀–外形尺寸

公称通径 DN	外形尺寸				公称通径 DN	外形尺寸
	L		H	H1		L		H	H1
	1.6/2.5MPa	4.0MPa				6.4MPa	10.0/16.0MPa
15	160	180	295	90	15	180	180	305	100
20	160	180	330	98	20	180	200	340	105
25	180	200	330	110	25	200	220	340	120
32	200	220	330	110	32	220	230	340	120
40	220	240	345	125	40	240	240	355	135
50	250	270	345	125	50	270	300	355	135
65	260	280	350	130	65	300	340	360	140
80	310	330	385	160	80	330	360	395	170
100	350	380	385	170	100	380		400	185
125	400	450	400	200	125	450		415	215
150	450	500	415	210	150	500		430	225
200	500	550	475	240	200	550		495	260
250	600		525	290	250	600		545	310
300	800		580	335	300	800		600	355
350	850		650	375	350	850		640	395
400	900		660	405	400	900		690	435
450	900		730	455	500	950		780	495
500	950		750	465

YK43F空气减压阀–安装、使用注意事项

YK43F气体减压阀–调压方法

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境：

2、将调节螺钉按逆时针旋转至最上位置(相对最低出口压力)，然后关闭减压阀后闸阀；

3、慢慢开启减压阀前的闸阀至全开；

4、顺时针缓慢旋转调节螺钉，将出口压力调至所需要的压力(以阀后表压为准)；调整好 后，将锁紧螺母锁紧，打开减压阀后闸阀：

5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调：

YK43F气体减压阀可能发生的故障及消除方法

故障内容	发生故障的原因	消除方法
不通气	通道被阻塞	清除通道污物
气直通	1、活塞卡住 2、主、导阀阀杆在导向孔内卡住 3、主、导阀密封面有污物卡住 4、膜片损坏 5、旁通阀是否关闭	1、消除缸套和活塞污物 2、将主、导阀杆用细砂纸砂小外径 3、清除主、导阀密封上的污物 4、更换新膜片 5、关闭旁通阀
压力调不高	1、缸套与活塞间隙过大 2、调节弹簧疲劳或损坏	1、更换缸套或活塞 2、更换弹簧
阀后压力不稳定	1、出口流量波动过大 2、输入与消耗量相差过大	1、稳定阀后流量 2、重新选用阀的通径

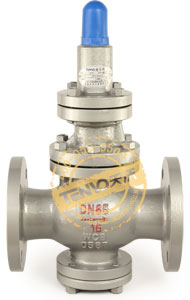

Y43H先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

先导活塞式蒸汽减压阀通过活塞来平衡压力，带动阀瓣运动，实现减压功能。该阀体积小，活塞所允许的行程较大，但由于活塞在缸体中的摩擦力较大，因此灵敏度比薄膜式减压阀低。另外，其制造工艺要求严格，特别是活塞、活塞环、缸体、副阀等零件，由于用在蒸汽减压阀上，这些零件受热后的膨胀间隙不易控制，易产生卡住或漏汽现象，更影响它的灵敏度。尽管如此，这种结构的减压阀仍使用很广，特别是当介质温度较高时，薄膜式减压阀由于耐高温的薄膜材料难以解决，所以选用活塞式减压阀用于蒸汽管道。

特点总结：

蒸汽管路最普遍的减压阀先导活塞式最高公称压力16.0MPa

Y43H先导活塞式蒸汽减压阀–流量系数（Cv）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

Y43H先导活塞式蒸汽减压阀–主要技术参数和性能指标

公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力（MPa）	2.4	3.75	6.0	9.6	15.0	24.0
密封试验压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
最高进口压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（MPa）	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小压差（MPa）	0.15	0.15	0.2	0.4	0.8	1.0
工作温度	GB12245-1989

Y43H先导活塞式蒸汽减压阀–工作原理

该减压阀是通过调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主要步骤：拧动调节螺钉，顶开导阀阀瓣，介质从进口侧进入活塞上方，由于活塞面积大于主阀瓣面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀瓣的开度，使阀后的压力保持恒定。

Y43H先导活塞式蒸汽减压阀–外形尺寸

公称通径 DN	外形尺寸				公称通径 DN	外形尺寸
	L		H	H1		L		H	H1
	1.6/2.5MPa	4.0MPa				6.4MPa	10.0/16.0MPa
15	160	180	295	90	15	180	180	305	100
20	160	180	330	98	20	180	200	340	105
25	180	200	330	110	25	200	220	340	120
32	200	220	330	110	32	220	230	340	120
40	220	240	345	125	40	240	240	355	135
50	250	270	345	125	50	270	300	355	135
65	260	280	350	130	65	300	340	360	140
80	310	330	385	160	80	330	360	395	170
100	350	380	385	170	100	380		400	185
125	400	450	400	200	125	450		415	215
150	450	500	415	210	150	500		430	225
200	500	550	475	240	200	550		495	260
250	600		525	290	250	600		545	310
300	800		580	335	300	800		600	355
350	850		650	375	350	850		640	395
400	900		660	405	400	900		690	435
450	900		730	455	500	950		780	495
500	950		750	465

活塞式减压阀检修内容有哪些？

先导活塞式减压阀的常见故障主要为减压性能失灵及阀体与阀盖、端盖连接处渗漏两方面。在运行中的减压阀发生故障需要检修时，应先关闭该阀两侧的截止阀，暂时有旁通管工作。平时应定期对减压阀进行检查修理，减少故障发生率。活塞式减压阀定期检查的内容是：检查主阀、脉冲阀的磨损情况，弹簧及膜片是否疲劳，气缸是否磨损或腐蚀，活塞环是否失去涨力等。

天沃工程师提醒:如果没有专业的检修部门，最好定期返厂由厂家进行检修保养。

YGa43大流量蒸汽减压阀属于先导活塞式减压阀。由住阀和导阀两部分组成。主阀由阀座、阀瓣、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等件组成。YGa43大流量蒸汽减压阀是在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构，改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。

YGa43大流量蒸汽减压阀主要用于蒸汽管路，适用于流量大、流量变化大，进口压力变化大的蒸汽管路。

特点总结：

蒸汽管路专用先导活塞式结构Y43H型的改进型适合流量大/进口压力变化大

Y42X直接作用式薄膜减压阀以其在液体介质方面的高效应用，也称为液体减压阀或水用减压阀，主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成，以膜片作为敏感元件来带动阀瓣运动，控制阀瓣开度达到减压、稳压的目的。

Y42X薄膜式液体减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用，性能稳定，适用于水和非腐蚀性液体的管路。

Y42X薄膜式减压阀同样可适用于空气、煤气等气体，但YK43F气体减压阀性能更出色。

特点总结：

直接作用薄膜式适用液体介质适用气体介质

Y42X薄膜式液体减压阀–流量系数（Cv）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	3.5	4	4.5	14	14.5	15	60	64	120	140	230	350	520	690	950	1400

Y42X薄膜式液体减压阀–主要技术参数和性能指标

公称压力（MPa）	1.0	1.6	2.5
壳体试验压力（MPa）	1.5	2.4	3.75
密封试验压力（MPa）	1.0	1.6	2.5
最高进口压力（MPa）	1.0	1.6	2.5
出口压力范围（MPa）	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2G	GB12244-1989
渗透量	0
工作温度	0℃～80℃

Y42X、Y42AX液体减压阀–外形尺寸

DN	L			H1				H2
	PN16、25	PN40	PN64	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
20	160	160	170	90	90	90	90	220	220	220	220
25	180	200	200	95	95	100	105	255	255	265	265
32	200	220	220	100	100	100	110	255	255	265	265
40	220	240	240	115	115	130	130	325	325	330	330
50	250	270	270	120	120	135	135	325	325	330	330
65	260	280	300	125	125	130	145	330	330	340	355
80	310	330	330	135	135	150	160	340	340	340	360
100	350	380	380	108	108	185	185	317	317	360	360
125	400	450	450	190	200	200	245	560	560	565	565
150	450	500	500	205	210	240	280	580	580	585	585
200	500	550	550	220	245	245	310	630	630	635	635
250	600	-	-	270	-	-	-	750	-	-	-
300	800	-	-	310	-	-	-	780	-	-	-
350	850	-	-	390	-	-	-	850	-	-	-
400	900	-	-	420	-	-	-	925	-	-	-

PN16仅为Y42X型直接作用式薄膜减压阀；PN16～25可为Y42AX型直接作用弹簧活塞式减压阀。

改进型Y42AX直接作用式水用减压阀

Y42AX水用直接作用式减压阀是在Y42X型的基础上，以活塞代替膜片的压力调节阀。比膜片式提高寿命三倍以上。口径小于DN50的建议选用Y110和Y116(螺纹连接)的隔膜型减压阀；口径大于等于DN50的建议选用Y42AX(法兰连接)的活塞型减压阀。该类阀门属于可调式减压阀，阀后的压力可根据需要调节，投入使用后阀后压力始终减至并稳定在设定值，不因阀前压力、流量的波动而改变。阀门选材优质，性能可靠，使用寿命长。

作为弹簧薄膜式减压阀的换代产品，Y42AX系列弹簧活塞式减压阀具有以下优点：

1、使用寿命长，不存在膜片损坏的问题。

2、耐高压，出口压力高时，薄膜片就不行了，而活塞式可适应很高的出口压力。

Y42AX水用减压阀用于工作温度0～90℃的水、空气和非腐蚀性液体管路上，在高层建筑的冷热供水和消防供水的系统中，可取代常规分区水管，这样可以简化的节省系统的设备，降低工程造价，也可在各类压机设备的冷却系统中起着减压、稳压作用，的确是用户理想的产品。

Y42AX直接作用式水用减压阀工作原理

1、本阀通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。

2、本阀介质走向由上进下出，当调节出口压力时，顺时针旋转调节螺栓，迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于本阀采用卸荷机构，减小了进口压力变化对出口压力的影响，同时加大了出口压力作用面积，即加大敏感元件作用面积，从而减小了阀门出口压力偏差，大大提高了减压阀的稳压精度。

直接作用薄膜式减压阀补充说明

薄膜式减压阀的敏感度较高，因为它没有活塞的摩擦力。与活塞式减压阀相比，薄膜行程比较小，且容易损坏；一般薄膜用橡胶或聚四氟乙烯制造，因此使用温度受到限制。当工作温度和工作压力较高时，薄膜就需用铜或奥氏体不锈钢制造。所以，薄膜式减压阀在水、空气等温度与压力不高的条件下使用较为普遍。

直接作用薄膜式水用减压阀–安装、使用注意事项

直接作用薄膜式水用减压阀–调压方法

1、关闭减压阀前的阀门，开启减压阀后的阀门，制造下游低压环境。

2、卸下减压阀上端的防护罩把调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后截断阀。

3、慢慢开启减压阀前的截断阀至全开。

4、顺时针缓慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后压力表为准）调整好后，将锁紧螺母背紧，拧上防护罩，打开减压阀阀后截断阀。

5、如调压过头，须从第一步开始重调，即只能从低压往高压调。

YGa43大流量蒸汽减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化(例如0.01MPa)都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。

加大薄膜型高灵敏度减压阀特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路。

特点总结：

蒸汽管路专用直接作用薄膜式灵敏度高适合进口压力/出口流量变化大

DP27导阀型减压阀为碳钢材质阀体、主阀阀芯、导阀阀芯、阀座、及过滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10：1，控制准确。当压力调节范围超过10：1时，应采用两个减压阀串联布置。DP27G为软密封型号，用于压缩空气系统，或其它工业气体(不适用于氧气)。DP27Y用于低压型号。

DP27导阀型减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。

特点总结：

导阀型隔膜式适用蒸汽或空气系统组合导阀到达不同控制要求

DP143导阀型隔膜式减压阀为铸钢材质阀体、主阀阀芯、导阀阀芯、阀座、及过滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10:1，控制准确。当压力调节范围超过10:1时，应采用两个减压阀串联布置。DPl43G为软密封型号，用于压缩空气系统，或其它工业气体(不适用于氧气)。DP143H为用于高温的型号。

DP27导阀型减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。

DP143减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。

DP163导阀型隔膜式减压阀为不锈钢材质阀体，功能同DP143一样。

特点总结：

导阀型隔膜式适用蒸汽或空气系统组合导阀到达不同控制要求

200X减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门，用于生活给水、消防给水及其它工业给水系统，通过调节阀减压导阀，即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值达到减压的目的。200X减压阀控制精确，性能稳定，安全可靠，安装调节方便，使用寿命长。

200X减压阀的作用与用途

调节与控制主阀的出口压力，主阀出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变其出口压力。可用于生活给水、消防系统及工业给水系统。

200X减压阀的特点

200X减压阀阀体采用了全通道流线型设计，流体阻力小，流量大。转动方式上采用了水力操作，即利用管路中的进出口水压差自动操作主阀瓣的上下移动，控制阀口开度，调节下游压力，使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时，减压阀将自动关闭，不管入口压力怎样波动，都可输出稳定的出口压力。不管下游流量怎样变化，都能维持出口压力稳定在导阀设定值上。同时通过导阀调节范围大，保持工作平衡，无水锤冲出现象。

200X减压阀连接尺寸

公称通径 DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L（mm）	230	250	241	292	330	356	495	622	698	787	900	978	1075	1230
H（mm）	270	305	320	400	455	502	636	750	913	913	1035	1035	1300	1370
H1（mm）	200	210	220	260	310	342	413	510	600	600	685	685	880	950

200X减压阀–安装要求

1、建议在管网系统中安装排气阀，以便减压阀能稳定工作。

2、安装时应注意阀体箭头标注方向。为方便维护保养，应在减压阀周围留一定空间。

3、进出口压力应不小于0.2MPa，小于0.2MPa稳定性能变差（出口压力误差加大）。

DN15-50

25P蒸汽减压阀是参考国外先进产品而研制开发成功的先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料。并大大加工了工作面积，因些阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。

25P蒸汽减压阀的另一个突出的特点为：同一个阀体上可安装和互换多个导阀，在稳压的同时，实现温度制造、上游压力的控制、远程的开关控制等。

特点总结：

蒸汽管路导阀隔膜式最大阀体设计压力2.5MPa性能优于Y43H活塞式蒸汽减压阀

25P蒸汽减压阀的流量系数（Cv）

DN	15	20	25	32	40	50
Cv	2.9	5.3	8.6	11.6	16.5	29.1

25P蒸汽减压阀–主要技术参数和性能指标

公称压力 （MPa）	壳体试验压力 （MPa）	密封试验压力 （MPa）	最高进口压力 （MPa）	出口压力范围 （MPa）	压力特性偏差 （MPa）△P2P	流量特性偏差 （MPa）△P2G	渗透量
2.5	3.75	2.5	2.5	0.02-1.6	GB12244-1989	GB12244-1989	GB12245-1989

壳体试验不包括膜片、阀盖。

25P蒸汽减压阀–主要零件材料

阀体、阀盖	阀座	阀瓣	阀杆	膜片	调节弹簧
WCB	2Cr13	2Cr13	2Cr13	1Cr18Ni9Ti	60Si2Mn

25P蒸汽减压阀–连接尺寸

DN	L	H1	H	D
15	147	221	133	185
20	154	224	136	185
25	160	235	145	207
32	180	236	156	207
40	200	238	176	255
50	230	246	183	255
65	250	295	200	320
80	310	323	230	350
100	350	340	263	380
125	400	359	306	455
150	450	375	330	500

蒸汽减压阀使用注意事项

1、蒸汽减压阀应安装在离使用处较近的地方，从而控制更精确，并且由于进口管道的减少而降低管道费用。

2、由于管道里的蒸汽在高速流动，如果管道内部存在大量冷凝水会对蒸汽减压阀及其管道起到破坏作用，所以阀前应安装汽水分离器及疏水阀。

3、当使用处的蒸汽最小负荷量低于最大负荷量的25%时，不同规格的两台蒸汽减压阀并列使用可防止其他阀门的侵蚀及磨损。

4、蒸汽减压阀的感应管应留有管径（ΦD）的10倍以上距离，以使阀门稳定运转。

5、蒸汽减压阀前端必须水平方向安装过滤器，防止由异物引起的故障及磨损。

6、应安装旁通阀，以备使用。

蒸汽减压阀出口压力设定办法

1、根绝客户需求将出口处压力设置后出货。

2、因设计变更调节出口压力时可根据下列步骤进行：

a、关闭入口处闸阀，使出口处压力为0，再关闭出口处阀门。

b、打开入口处阀门后，逆时针方向旋转固定螺母。

c、看着出口处压力表，顺时针方向旋转调节螺栓，压力缓慢上升；逆时针方向旋转，则压力下降。（压力需要减少时打开出口处手动闸阀后再关闭）

d、达到设定压力时，停止转动调节螺栓，缓缓打开出口处阀门。

e、为了确定设定压力，出口处阀门缓缓关闭时确认压力表。

f、无法达到设定压力以上时，拧紧固定螺母后，重新打开出口处阀门，设置压力调节后，可能发生出口处压力变动的情况，过10分钟后确定压力变化。

g、设定完成后关闭上部保护盖，防止他人任意调节。

蒸汽减压阀为什么有响声?

存在压力降的地方都可能存在声响，蒸汽减压阀利用出口压力去调节阀内阀芯的开大关小，当阀芯关小时，蒸汽在这里进行节流膨胀，蒸汽在节流膨胀过程中剧烈与阀体部分磨擦、冲击，因此出现响声。如果声响巨大，可能实际减压比达到该设计极限，甚至超过了减压阀额定减压比，需要对阀门进行调整。

为什么需要蒸汽减压阀?

A、经济性

生产和输送高压蒸汽的优势

a、增加锅炉的蓄热能力和满足峰值负荷的能力。

b、高压下输送蒸汽所需的管径小，管道和安装费用低。

c、管道表面积小，保温费用低，同时散热损失少。

d、通过减压在蒸汽使用点获得更加干燥的蒸汽。

在用汽点低压使用蒸汽的优点

a、蒸汽在较低的压力下潜热能更高，可提高蒸汽使用效率。

b、减压后蒸汽在干度上升，提高了蒸汽品质。

B、安全性

a、确保减压阀下游蒸汽压力符合生产工艺要求，保证生产稳定和产品的质量。

b、保护设备和操作人员安全，避免超压。
