电动通风蝶阀

电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa。天沃出品的电动通风蝶阀有四款电动执行器可满足不同档次、不同工况的需求，整体设计合理，启闭迅速，重量轻，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

规格 D1 D2 H H1 L n-Ф
mm in 0.25MPa 0.25MPa
50 2 110 140 276 70 108 4-14
65 2-1/2 130 160 297 80 112 4-14
80 3 150 190 324 95 114 4-18
100 4 170 210 350 105 127 4-18
125 5 200 240 364 120 140 8-18
150 6 225 265 399 132 140 8-18
200 8 280 320 520 160 152 8-18
250 10 335 375 630 187 165 12-18
300 12 395 440 700 220 178 12-22
350 14 445 490 800 245 190 12-22
400 16 495 540 863 270 216 16-22
450 18 550 595 918 297 222 16-22
500 20 600 645 1000 322 229 20-22
600 24 705 755 1100 377 267 20-26
700 28 810 860 1233 430 292 24-26
800 32 920 975 1344 487 318 24-30
900 36 1020 1075 1560 537 330 24-30
1000 40 1120 1175 1660 587 410 28-30
1200 48 1320 1375 1890 702 470 32-30
1400 56 1520 1575 2670 782 530 36-30
1600 64 1370 1790 2810 895 600 40-30

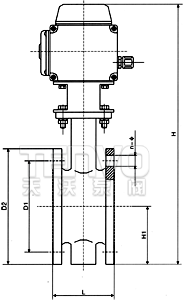

电动通风蝶阀结构图

配TT电动执行器

电动通风蝶阀

型号: D941W
