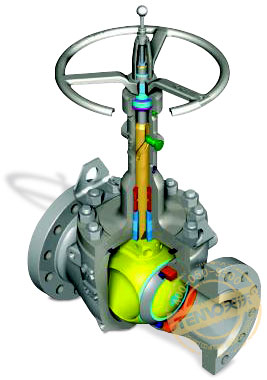

传统的球阀,无论是浮动式或是固定式,球体与阀座始终接触,在开关过程,由于环境不同和压力升高,会增加阀门开启的扭矩,从而引起阀座磨损和驱动装置增大。轨道球阀的阀芯是通过机械收缩动作拉离阀座,球芯旋转时不接触阀座,做无磨擦传动,当阀门关闭时,靠机械增压来密封,这意味着可以使用经济的驱动装置,同时能保证有足够的驱动器推力来开关阀门。
其主要结构特点为:
1、静态单阀座结构,能保证双向密封严密、可靠、达到零泄漏。
2、顶装式设计,使得系统可进行在线维修。
3、阀杆下端的凸轮机构可提供一个机械楔紧力以保证持续的紧密封。
4、启闭过程均分两段完成,升降行程短,便于操作。
5、启闭操作过程中,密封面之间完全脱离接触,无磨损,操作扭矩低,使用寿命长。
6、球体旋转过程中与阀座形成的空间,使得通道中介质流速增大,从而达到清洗密封的作用。
7、轨道球阀的耐火设计执行API607等标准的规定,一旦发生火灾而使软密封烧损时,防火结构可阻止介质的大量泄漏,防止火灾的进一步扩大。
8、轨道球阀的驱动装置有手轮、蜗轮蜗杆传动、气动、电动等。
1、设计和制造:GB/T12237-1989;API608
2、检验和试验:GB/T13927-1992;API689
3、法兰标准:JB/T79.1~1994;ASME/ANSI B16.5
4、结构长度:GB/T12224-1989;GB/T15188.1-1994;ASME/ANSI B16.10

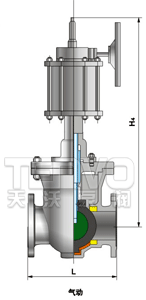

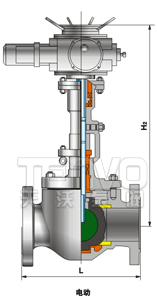

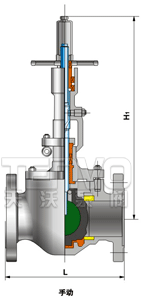

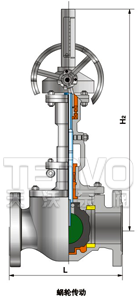

GQ47F/H型PN1.6-2.5MPa主要连接尺寸
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
H1 | 220 | 230 | 240 | 260 | 307 | 360 | 410 | 483 | 512 | 543 | 581 | 617 | 672 | 723 | 758 | 791 | 828 | 870 | 940 |
H2 | 450 | 486 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 1050 | 1100 | 1270 | 1450 | |
H3 | 415 | 455 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1555 | |
H4 | 370 | 400 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 760 | 820 | 875 | 930 | 962 | 1020 | 1285 | 1625 |
GQ47F/H型PN4.0MPa主要连接尺寸
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
H1 | 230 | 240 | 260 | 280 | 320 | 360 | 436 | 492 | 527 | 607 | 649 | 701 | 750 | 750 | 790 | 832 | 875 | 910 | 980 |
H2 | 486 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 1050 | 1100 | 1270 | 1450 | ||
H3 | 455 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1555 | ||
H4 | 400 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 777 | 835 | 890 | 950 | 980 | 1040 | 1305 | 1650 |
GQ47F/H型PN6.4MPa主要连接尺寸
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1250 | 1450 |
H1 | 240 | 260 | 280 | 300 | 329 | 365 | 450 | 590 | 541 | 663 | 725 | 781 | 790 | 806 | 821 | 858 | 898 | 1020 |
H2 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 1050 | 1100 | 1270 | 1450 | ||
H3 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1555 | ||
H4 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 777 | 835 | 890 | 950 | 980 | 1040 | 1305 | 1650 |
