节能消声止回阀

HC41X节能消声止回阀适用于给、排水管道，阀瓣采用进出口两端中心的轴导向，具有结构长度短、结构合理、启闭灵活、重量轻、密封性能好等优点。阀瓣采用弹簧加载，其快速关闭能有效的消除噪声、防止水击发生，并能采取水平或垂直方向安装。

HC41X节能消声止回阀主要适用于高层建筑供水、排水系统，消防管道给水系统等，有效地防止介质倒流而产生破坏性水锤，保护水泵和管道其它设备，运行平稳噪音低安全，极少有故障。

特点总结：

升降式密封行程短噪音低故障少可装泵出口

相同:升降式/泵出口

不同:

相同:可装泵出口

不同:旋启式

相同:可装泵出口

不同:旋启式/缓闭功能

公称压力	公称通径	法兰标准	试验标准	适用温度	适用介质
1.0～1.6MPa	40～600mm	GB/T17241.6 GB/T9113	GB/T13927 API598	0～80℃	水及弱腐蚀性液体

结构图

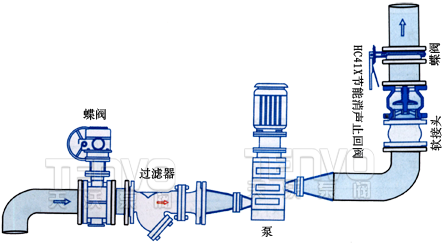

安装示意图

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	112	120	130	150	165	190	210	255	310	320	380	405	430	450	510

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	112	120	130	150	165	190	210	255	310	320	380	405	430	450	510

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	112	120	130	150	165	190	210	255	310	320	380	405	430	450	510

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	112	120	130	150	165	190	210	255	310	320	380	405	430	450	510
