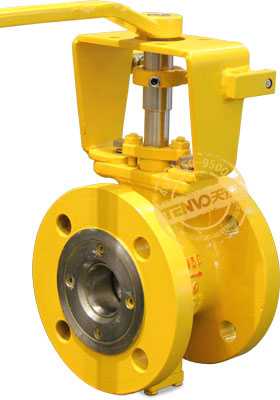

法兰式V型球阀

法兰式V型球阀

型号: VQ40F、VQ40H、VQ340F、VQ340H

法兰式V型球阀-产品特点

1. 阀体整体式结构：阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。

2. 上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。

3. 阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球表面镀硬铬或作喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好，耐腐蚀，适应范围广。

4. 经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。

5. 介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。

6. 小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小CV值精确控制。

压力等级

DIN PN10、PN16

PN25、PN40

ANSI 150、ANSI 300

适应温度范围

常温型：-29℃～120℃

中温型：-29℃～200℃

高温型：-29℃～300℃

压力-温度额定值

GB/T12224-2007

ASME B16.34-2003

ISO 1092-1：2001

法兰式V型球阀-零件清单

序号 名称 数量（件） 材料
1 阀体 1 CF8
2 O型圈 1 氟橡胶
3 阀座 1 304堆焊硬质合金
4 弹簧 1 17-7PH
5 密封座盖 1 304
6 内六角螺钉 4 304
7 阀芯 1 CF8表面镀硬铬
8 圆柱销 2 304
9 自润滑轴承 2 304+PTFE
10 下阀杆 1 17-4PH
11 O型圈 1 氟橡胶
12 平垫片 4 304
13 环垫 1 PTFE
14 调节垫片 1 PTFE
15 后压盖 1 CF8
16 螺栓 4 304
17 双头螺栓 2 304
18 平键 1 304
19 下填料 1 PTFE
20 中填料 1组 PTFE
21 上填料 1 PTFE
22 填料压盖 1 CF8
23 螺母 2 304
24 上阀杆 1 17-4PH
25 平键 1 45

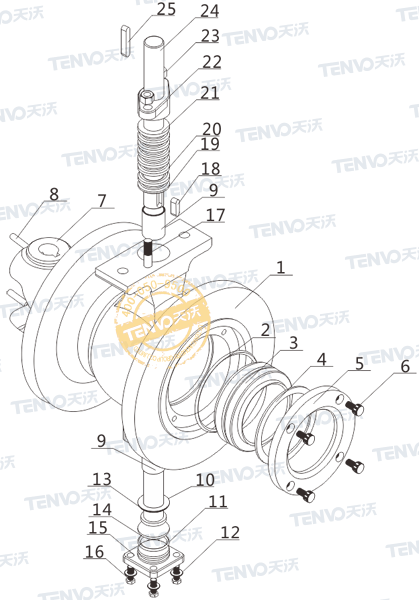

法兰式V型球阀零件图

法兰式V型球阀阀体外型尺寸表

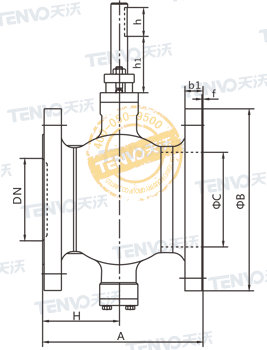

法兰式V型球阀正面结构图

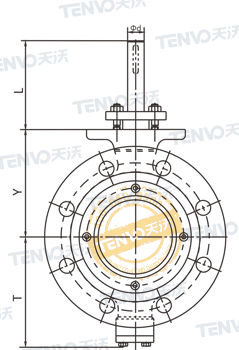

法兰式V型球阀侧面结构图
法兰式V型球阀平台图

PN16法兰式V型球阀

DN A H B b1 f C T Y L Φd h1 h S K M Z
25 102 51 115 16 2 38 81 73 102 16 64 35 75 / 2-M10 5
32 102 51 140 18 2 45 86 78 100 16 62 35 75 / 2-M10 5
40 114 57 150 18 2 50 90 80 102 16 64 35 75 / 2-M10 5
50 124 60 165 20 2 62 93 90 104 16 66 35 75 / 2-M10 5
65 145 70 185 20 2 73 108 105 102 16 64 35 75 / 2-M10 5
80 165 75 200 20 2 90 123 118 110 20 68 35 90 / 2-M12 6
100 194 92 220 22 2 115 138 130 108 20 66 35 90 / 2-M12 6
125 194 97 250 22 2 134 148 145 110 25 65 40 90 / 2-M12 8
150 229 110 285 24 2 164 170 170 124 30 69 50 110 40 4-M12 8
200 243 120 340 24 2 206 200 201 124 30 69 50 110 40 4-M12 8
250 297 148 405 26 2 260 240 237 140 40 77 60 135 40 4-M16 12
300 338 190 460 28 2 316 286 282 140 40 77 60 135 40 4-M16 12
350 400 221 520 30 2 372 330 337 170 50 105 60 140 64 4-M16 14
400 400 220 580 32 2 420 367 372 212 60 127 80 170 80 4-M20 18

150Lb法兰式V型球阀

inch A H B b1 f C T Y L Φd h1 h S K M Z
1 102 51 108 14.5 2 38 81 73 102 16 64 35 75 / 2-M10 5
1-1/4 102 51 115 14.5 2 45 86 78 100 16 62 35 75 / 2-M10 5
1-1/2 114 57 127 14.5 2 50 90 80 102 16 64 35 75 / 2-M10 5
2 124 60 152 16.3 2 62 93 90 104 16 66 35 75 / 2-M10 5
2-1/2 145 70 180 18 2 73 108 105 102 16 64 35 75 / 2-M10 5
3 165 75 191 19.5 2 90 123 118 110 20 68 35 90 / 2-M12 6
4 194 92 230 24 2 115 138 130 108 20 66 35 90 / 2-M12 6
5 194 97 255 24.3 2 134 148 145 110 25 65 40 90 / 2-M12 8
6 229 110 280 26 2 164 170 170 124 30 69 50 110 40 4-M12 8
8 243 120 340 29 2 206 200 201 124 30 69 50 110 40 4-M12 8
10 297 148 405 30.6 2 260 240 237 140 40 77 60 135 40 4-M16 12
12 338 190 485 32.2 2 316 286 282 140 40 77 60 135 40 4-M16 12
14 400 221 535 35.4 2 372 330 337 170 50 105 60 140 64 4-M16 14
16 400 220 595 37 2 420 367 372 212 60 127 80 170 80 4-M20 18

法兰式V型球阀其它类型展示

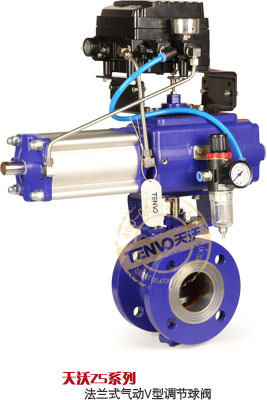

ZS系列电动法兰式V型球阀

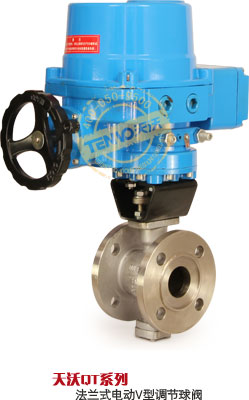

QT系列电动法兰式V型球阀
