Y型三通球阀

Y型三通球阀

型号:

Y型三通球阀的流道形式为“Y”型,密封阀座可采用增强聚四氟乙烯、对位聚苯等软密封,或采用堆焊司太立的金属硬密封,在多个行业工况得到广泛应用。

特点总结:

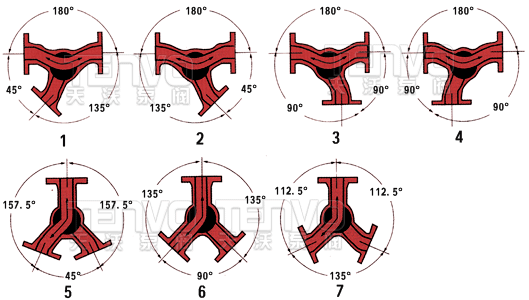

多种流道角度可选择上装式结构软密封或硬密封可装配气动或电动执行器

T型三通球阀

相同:三通球阀

不同:多种切换模式

L型三通球阀

相同:三通球阀

不同:通道角度不同

上装式三通球阀

相同:上装式结构

不同:通道角度不同/结构不同

Y型三通球阀的工作形式和安装形式

Y型三通球阀流道形式为“Y”型,阀座为三面阀座,有效实现从工况1至工况2的转换,主要用于Y型管路流向的切换。

Y型三通球阀工作形式图

Y型三通球阀的安装形式多样,可根据管路的布局选择不同的外形进行安装。

Y型三通球阀安装图

Y型三通球阀–外形尺寸

Y型三通球阀结构图
公称通径DN L H
15 75 90
20 75 90
25 90 102
32 100 115
40 110 135
50 120 140
65 130 155
80 140 185
100 160 210
125 190 275
150 220 305
200 275 335

其它Y型三通球阀

气动Y型三通球阀(AT系列)

了解气动三通球阀

装配AT执行器气动Y型三通球阀实物图

电动Y型三通球阀(QT系列)

了解电动三通球阀

装配QT执行器电动Y型三通球阀实物图
