内螺纹三通球阀

内螺纹三通球阀

型号: Q14F、Q15F

我们将内螺纹连接的三通球阀归类为内螺纹三通球阀，阀体结构紧凑，启闭迅速，流体阻力小，密封性能好，主要有L型（Q14F）和T型（Q15F）两种型号，适用于介质流向的切换、分流或合流。

螺纹类型：G.NPT.BSPT.BSP.DIN259/299

特点总结：

内螺纹连接L型或T型结构软密封可装配气动或电动执行器

T型三通球阀

相同:三通球阀

不同:法兰连接

L型三通球阀

相同:三通球阀

不同:法兰连接

上装式三通球阀

相同:三通球阀

不同:法兰连接/上装式

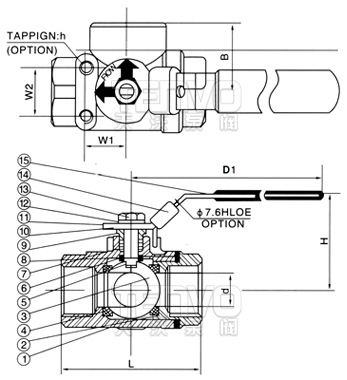

Q14F内螺纹三通球阀结构图

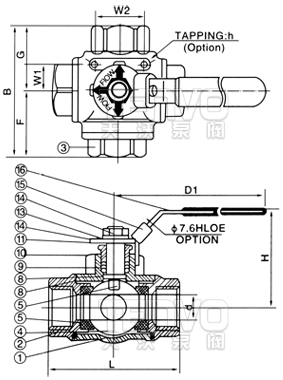

Q15F内螺纹三通球阀结构图

内螺纹三通球阀–主要零件材质

NO. 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖
3 球体
4 球垫 聚四氟乙烯PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口
8 大薄片
9 压盖螺母 不锈钢CF8M/CF8
10 手柄
11 流向指示牌 ALUMINUM
12 华司 不锈钢CF8
13 螺帽
14 锁定装置
15 皮套 塑料
16 盲盖 不锈钢CF8M/CF8

L型内螺纹三通球阀–外形尺寸

SIZE d L H D1 B W1 W2 h
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC
1-1/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC
1-1/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC

T型内螺纹三通球阀–外形尺寸

SIZE d L H D1 B F G W1 W2 h
1/2″ 12.7 75 59 126 71.0 335 37.5 22.4 35.0 10-20UNC
3/4″ 16.0 85 64 126 81.5 390 42.5 22.4 35.0 10-20UNC
1″ 20.0 100 80 145 102.0 505 51.5 22.4 35.0 10-20UNC
1-1/4″ 25.0 115 90 145 108.5 510 57.5 22.4 38.1 10-24UNC
1-1/2″ 32.0 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC
2″ 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC

其它类型内螺纹三通球阀实物展示

内螺纹三通球阀与电动、气动执行器配套，广泛应用于管路的控制系统，更多详情浏览：电动三通球阀|气动三通球阀产品页面。

TT系列电动内螺纹三通球阀
QT系列电动内螺纹三通球阀

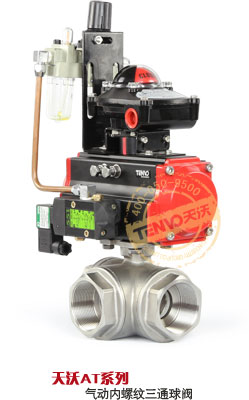

AT系列气动内螺纹三通球阀
