J41H直通式国标法兰截止阀

直通式法兰截止阀

型号: J41H

J41H直通式国标法兰截止阀的进出口通道在同一方向上，呈180°。这种结果形式使流动状态的破坏程度相对较小，因此通过阀门的压力损失也相应减少。虽然进出口连接是在一条直线上，但其流体必须有90°转弯，方可通过阀座，然后再转90°才能返回到原来的方向，因此，流量损失要高于闸阀，但密封更好。由于其内部通道结构，直通式法兰截止阀不能用杆状物来清洁，也不适用于固体或污水的输送。

特点总结：

最常见的截止阀流阻大最大口径DN350铸钢/不锈钢材质

焊接截止阀

相同:密封结构

不同:对焊连接

锻钢截止阀

相同:密封结构

不同:锻钢阀体

美标截止阀

相同:密封结构

不同:美国标准

J41H直通式法兰截止阀–标准规范

设计与制造 结构长度 压力、温度等级 连接法兰 试验与检验
GB12235 GB12221 GB9131、JB/T74、HG20604 JB/T74～90、GB9113、HG20592～20635 JB/T9092～1999、GB13927

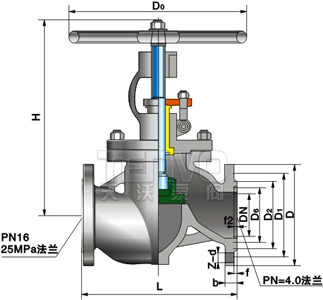

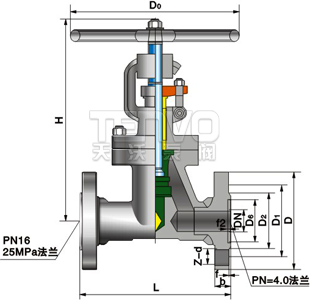

J41H直通式法兰截止阀结构图
公称压力
PN（MPa）		 公称通径
DN（mm）		 尺寸（mm）
L D D1 D2 D6 D8 b-f f2 Z-d H D0
1.6 10 130 90 60 40 - - 14-2 - 4-14 198 120
15 130 95 65 45 - - 16-2 - 4-14 218 120
20 150 105 75 55 - - 16-2 - 4-14 258 140
25 160 115 85 65 - - 16-2 - 4-14 275 160
32 180 135 100 78 - - 18-2 - 4-18 280 180
40 200 145 110 85 - - 18-3 - 4-18 330 200
50 230 160 125 100 - - 18-3 - 4-18 350 240
65 290 180 145 120 - - 18-3 - 4-18 400 280
80 310 195 160 135 - - 20-3 - 8-18 355 280
100 350 215 180 155 - - 22-3 - 8-18 415 320
125 400 245 210 185 - - 24-3 - 8-18 460 360
150 480 280 240 210 - - 24-3 - 8-23 510 400
200 600 335 295 265 - - 26-3 - 12-23 710 400
250 650 405 355 320 - - 30-3 - 12-25 786 450
300 750 460 410 375 - - 30-4 - 12-25 925 500
2.5 10 130 90 60 40 - - 16-2 - 4-14 198 120
15 130 95 65 45 - - 16-2 - 4-14 218 120
20 150 105 75 55 - - 16-2 - 4-14 258 140
25 160 115 85 65 - - 16-2 - 4-14 275 160
32 180 135 100 78 - - 18-2 - 4-18 280 180
40 200 145 110 85 - - 18-3 - 4-18 330 200
50 230 160 125 100 - - 20-3 - 4-18 350 240
65 290 180 145 125 - - 22-3 - 8-18 400 280
80 310 195 160 145 - - 22-3 - 8-18 355 280
100 350 230 190 160 - - 24-3 - 8-23 415 320
125 400 270 220 188 - - 28-3 - 8-25 460 360
150 480 300 250 218 - - 30-3 - 8-25 510 400
200 600 360 310 278 - - 34-3 - 12-25 710 400
250 650 425 370 332 - - 36-3 - 12-30 786 450
300 750 485 430 390 - - 40-4 - 12-30 925 500
4.0 10 130 90 60 40 35 - 16-2 4 4-14 198 120
15 130 95 65 45 40 - 16-2 4 4-14 233 120
20 150 105 75 55 51 - 16-2 4 4-14 275 140
25 160 115 85 65 58 - 16-2 4 4-14 285 160
32 180 135 100 78 66 - 18-2 4 4-18 302 180
40 200 145 110 85 76 - 18-3 4 4-18 355 200
50 230 160 125 100 88 - 20-3 4 4-18 373 240
65 290 180 145 125 110 - 22-3 4 8-18 408 280
80 310 195 160 145 121 - 22-3 4 8-18 436 320
100 350 230 190 160 150 - 24-3 4.5 8-23 480 360
125 400 270 220 188 176 - 28-3 4.5 8-25 558 400
150 480 300 250 218 204 - 30-3 4.5 8-25 611 400
200 600 375 320 282 260 - 38-3 4.5 12-30 720 400
6.4 10 170 100 70 50 35 - 18-2 4 4-14 198 120
15 170 105 75 55 41 - 18-2 4 4-14 195 140
20 190 125 90 68 51 - 20-2 4 4-18 228 160
25 210 135 100 78 58 - 22-2 4 4-18 275 180
32 230 150 110 82 66 - 24-2 4 4-23 325 200
40 260 165 125 95 76 - 24-3 4 4-23 360 240
50 300 175 135 105 88 - 26-3 4 8-23 410 280
65 340 200 160 130 110 - 28-3 4 8-23 450 320
80 380 210 170 140 121 - 30-3 4 8-23 485 360
100 430 240 200 168 150 - 32-3 4.5 8-25 537 400
125 500 250 240 202 176 - 36-3 4.5 8-30 631 400
150 550 340 280 240 204 - 38-3 4.5 8-34 646 450
200 650 405 345 300 260 - 44-3 4.5 12-34 813 500
10.0 10 170 100 70 50 - 35 20-3 - 4-14 198 120
15 170 105 75 55 - 40 20-2 - 4-14 202 140
20 190 125 90 68 - 51 22-2 - 4-18 228 160
25 210 135 100 78 - 58 24-2 - 4-18 250 180
32 230 150 110 82 - 66 24-2 - 4-23 326 220
40 260 165 125 95 - 76 26-3 - 4-23 359 240
50 300 195 145 112 - 88 28-3 - 4-25 414 280
65 340 220 170 138 - 110 32-3 - 8-25 434 320
80 380 230 180 148 - 121 34-3 - 8-25 547 400
100 430 265 210 172 - 150 38-3 - 8-25 621 450
125 500 310 250 210 - 176 42-3 - 8-34 732 450
150 550 350 290 250 - 204 46-3 - 12-34 840 500
200 650 430 360 312 - 260 54-3 - 12-41 925 550
16.0 15 170 105 75 52 - 40 24-2 - 4-18 148 140
20 190 130 90 62 - 51 26-2 - 4-23 156 160
25 210 140 100 72 - 58 28-2 - 4-23 175 180
32 230 155 110 85 - 66 30-2 - 4-25 200 200
40 260 170 125 92 - 76 32-3 - 4-27 231 240
50 300 195 145 132 - 88 36-3 - 8-25 262 250
65 340 220 170 152 - 110 44-3 - 8-30 303 320
80 380 230 180 168 - 121 46-3 - 8-30 341 400
100 430 265 210 200 - 150 48-3 - 8-34 485 450

J41H直通式法兰截止阀–结构优势与特点

1、产品设计制造按国家标准GB12235，结构合理，密封可靠，性能优良，造型美观。

2、阀瓣、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要和用户要求。

5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，填料更换可在不停机情况下进行方便快捷不影响系统运行。

J41H直通式法兰截止阀–主要零件材料

零件名称 材料牌号
阀体 WCB ZG1Cr18Ni9Ti ZG1Cr8Ni12Mo2Ti ZGCr5Mo
阀盖 WCB ZG1Cr18Ni9Ti ZG1Cr8Ni12Mo2Ti ZGCr5Mo
支架 WCB ZG1Cr18Ni9Ti ZG1Cr8Ni12Mo2Ti ZGCr5Mo
阀瓣 2Cr13 304 316 Cr5Mo
阀杆 2Cr13 304 316 25Cr12MoV
阀座 25 304 316 304
密封环、垫片 304、包覆垫
填料 增强柔性石墨

法兰截止阀型号J41H 和 J41T的区别?

在阀体材质相同的情况下，J41H表示该阀采用合金钢密封面，J41T表示密封面采用铜合金。但是，这两个型号的混淆基本都存在于铸铁阀体，因为碳钢或不锈钢阀体都采用的是合金钢或硬质合金密封。而铸铁阀体大都情况采用铜合金密封，很多厂家没有生产合金钢的铸铁法兰闸阀，更有无良厂家直接以J41T代替J41H卖给客户，因为该两款产品存在一定的差价，J41H直通式截止阀要贵于J41T直通式截止阀。
