Q61F三片式焊接球阀

三片式焊接球阀

型号: Q61F、Q61H

三片式焊接球阀有对焊和承插焊两种焊接形式，其它情况与三片式内螺纹球阀完全一样。

对焊部分尺寸按ANSIB16.25、GB12224标准生产；

承插焊部分尺寸按ANSIB16.11标准生产；

硅溶胶精密铸造不锈钢阀体、阀盖；

适用于水、油、气及某些腐蚀性流体介质；

常温额定工作压力为1000PSI（7.0MPa）；

阀体、阀盖连接形式便于日常检修与维护；

适用温度范围：-20℃～232℃；

特点总结：

对焊/承插焊三片式结构标准型/加长型/接管型可配气动/电动执行器

三块式高压对焊球阀

相同:对焊连接/三片式

不同:锻钢工艺/高压32.0MPa

一体式全焊接球阀

相同:焊接连接

不同:一体式阀体

公称管对焊球阀

相同:对焊连接/三片式

不同:

三片式对焊球阀

三片式（对焊）焊接球阀实物图

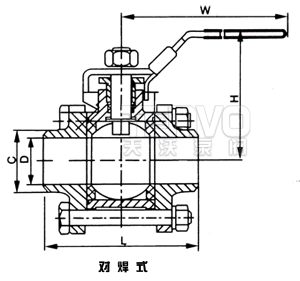

三片式（对焊）焊接球阀结构图
SIZE D C L H W
1/4″ 11.6 14 65 50 120
3/8″ 12.7 17.5 65 50 120
1/2″ 15 22.7 65 60 120
3/4″ 20 27.5 75 64 130
1″ 25 34 85 71 154
1-1/4″ 32 42 100 79 154
1-1/2″ 38 49 125 86 185
2″ 50.8 60.5 150 95 185
2-1/2″ 65 76.5 190 130 250
3″ 80 90 210 142 250
4″ 100 108 268 170 280

三片式承插焊球阀

三片式（承插焊）焊接球阀实物图

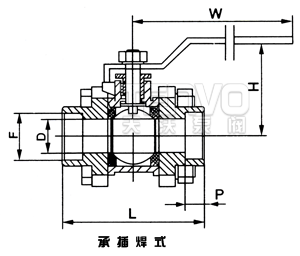

三片式（承插焊）焊接球阀结构图
SIZE D L H W F P
1/4″ 11.6 65 50 100 14.1 10
3/8″ 12.7 65 50 100 17.6 10
1/2″ 15 73 60 130 21.8 10
3/4″ 20 84 64 130 27.4 13
1″ 25 90 72 165 34.1 13
1-1/4″ 32 112 79 165 42.8 16
1-1/2″ 38 119 86 190 48.7 16
2″ 50.8 145 95 190 61 18
2-1/2″ 65 185 130 250 77 18
3″ 80 210 142 250 89.9 20
4″ 100 268 170 280 115.2 20

其它三片式焊接球阀展示

加长型三片式焊接球阀

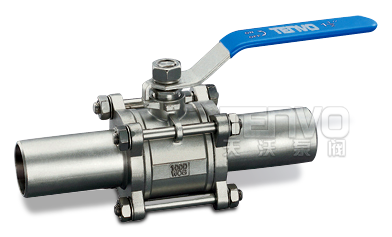

加长型三片式焊接球阀实物图

带接管三片式焊接球阀

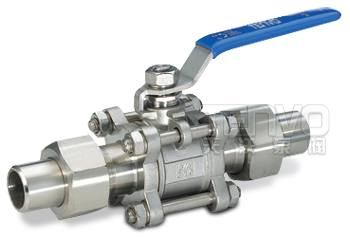

带接管三片式焊接球阀实物图

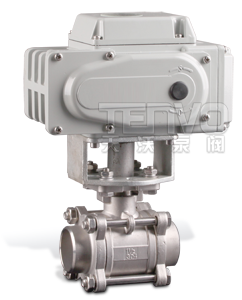

三片式焊接球阀装配执行器展示

TENVO三片式焊接球阀与电动、气动执行器配套，广泛应用于管路的控制系统，更多详情浏览电动焊接球阀、气动焊接球阀产品页面。

QT系列电动三片式内螺纹球阀
TT系列电动三片式内螺纹球阀
AT系列气动三片式内螺纹球阀
