低温球阀

系列低温球阀主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍，而且这些介质渗透力强，易泄漏，加工制造比较困难。

基本上所有的球阀都可以制作成低温球阀，因此，主要的外形连接尺寸请参考具体的阀门参数，阀门高度尺寸在其基础上加长颈的高度，故不再列尺寸表。

特点总结：

低温管路专用阀杆加长密闭性能优异防止异常升压结构/安全可靠

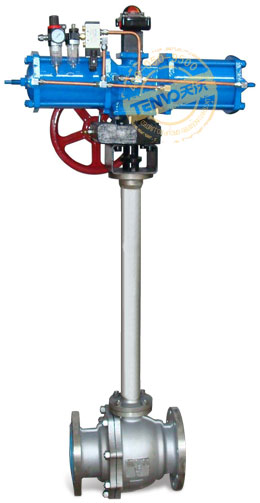

DQ641F气动法兰低温球阀（AW气动执行器）

低温球阀产品结构形式阀

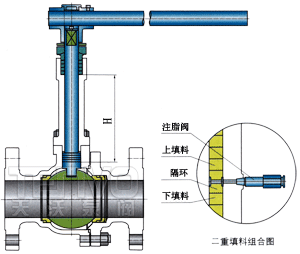

低温球阀产品结构形式

1、承压件的材料能承受介质温度的变化而引起的膨胀、收缩，密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时，阀门零件在精加工前应进行深冷处理，即将零件浸放在液氧箱中进行冷却，当零件温度达到-196℃时，开始温度1～2h，然后取出箱外自然处理到常温，重复循环2次。

2、阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果。同时还可以缠绕保冷材料，防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时，可以从填料函的压差，提高密封性能。

3、使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提高填料密封的可靠性。

4、低温球阀具有防止异常升压结构，由于低温阀门介质气化后，其体积急剧膨胀，压力会异常升高，当阀门中腔压力升高时，阀门中腔和进口侧连通，或在阀门进口端安装泄压阀，保证阀门安全使用。

5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。
