不锈钢法兰球阀

不锈钢法兰球阀

型号: Q41F/H-16/25/40/64P、R

Q41型不锈钢法兰球阀可采用国标、美标、日标等多种国内外法兰标准,具有流量大、结构简单、密封可靠、维护方便等特点,阀体材料主要有304、304L、316、316L及双相钢等不锈钢材质,可应用于水、油品以及腐蚀性介质,不易被介质冲蚀,在各行业得到广泛的应用。

特点总结:

常用不锈钢材料:304/304L/316/316L耐腐蚀材质检验达标严禁偷工减料

衬氟球阀

相同:耐腐蚀

不同:内衬氟塑料

铸钢法兰球阀

相同:阀门结构

不同:铸钢材质

铸铁法兰球阀

相同:阀门结构

不同:灰铸铁材质

Q41型不锈钢法兰球阀结构特征

1、先进的阀座:凭多方面的经验而设计的阀座,确保阀门密封,摩擦系数低,操作力矩小。多种阀座材料,适用范围广。

2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证了手柄批示的开关状态与阀门一致。

3、锁紧装置:为防止闪门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。

4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

5、防静电性能:在球体、阀杆、阀体之间设置弹簧,能将开关过程的静电导出。

6、耐火结构:各个部位(球与阀体、中法兰、阀杆与阀体)设计成金属接触,满足耐火要求,符合SPI6FA,API607的规定。

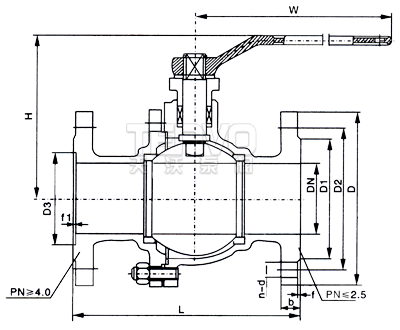

不锈钢法兰球阀结构图

Q41型不锈钢法兰球阀–外形尺寸

DN PN1.6MPa PN2.5MPa
D1 D2 D f b n-b L H W D1 D2 D f b n-b L H W
15 45 65 95 2 14 4-14 130 75 130 45 65 95 2 14 4-14 130 75 130
20 55 75 105 2 14 4-14 140 84 170 55 75 105 2 14 4-14 140 84 170
25 65 85 115 2 14 4-14 150 90 170 65 85 115 2 14 4-14 150 90 170
32 78 100 135 3 16 4-18 165 107 200 78 100 135 2 16 4-18 165 107 200
40 85 110 145 3 16 4-18 180 127 250 85 110 145 3 16 4-18 180 127 250
50 100 125 160 3 16 4-18 200 140 250 100 125 160 3 20 4-18 200 140 250
65 120 145 180 3 18 4-18 220 164 350 120 145 180 3 22 8-18 220 164 350
80 135 160 195 3 20 8-18 250 177 350 135 160 195 3 22 8-18 250 177 350
100 155 180 215 3 20 8-18 280 206 420 160 190 230 3 24 8-23 280 206 420
125 185 210 245 3 22 8-18 320 292 700 188 220 270 3 28 8-25 320 292 700
150 210 240 280 3 24 8-23 360 320 1000 218 250 300 3 30 8-25 360 320 1000
200 265 295 335 3 26 12-23 400 365 1300 278 310 360 3 34 12-25 400 365 1300
250 320 355 405 3 30 12-25 533 420 1800 330 370 425 3 36 12-30 533 420 1800
DN PN4.0MPa PN6.4MPa
D1 D2 D f D3 b n-b L H W D1 D2 D f D3 b n-b L H W
15 45 65 95 2 40 16 4-14 140 75 130 55 75 105 2 40 18 4-14 140 80 170
20 55 75 105 2 51 16 4-14 152 84 170 68 90 125 2 51 20 4-18 152 89 200
25 65 85 115 2 58 16 4-14 165 90 170 78 100 135 2 58 22 4-18 165 95 200
32 78 100 135 2 66 18 4-18 178 107 200 82 110 150 2 66 24 4-23 178 112 250
40 85 110 145 3 76 18 4-18 190 127 250 95 125 165 3 76 24 4-23 190 132 350
50 100 125 160 3 88 20 4-18 216 140 250 105 135 175 3 88 26 4-23 216 145 350
65 120 145 180 3 110 22 8-18 241 164 350 130 160 200 3 110 28 8-23 241 169 420
80 135 160 195 3 121 22 8-18 283 177 350 140 170 210 3 121 30 8-23 283 182 420
100 160 190 230 3 150 24 8-23 305 206 420 168 200 250 3 150 32 8-25 305 211 700
125 188 220 270 3 176 28 8-25 381 292 700 202 240 295 3 176 36 8-30 381 302 1000
150 218 250 300 3 204 30 8-25 403 320 1000 240 280 340 3 204 38 8-34 403 330 1300
200 282 320 375 3 260 38 12-30 502 365 1300 - - - - - - - - - -

不锈钢法兰球阀实物展示

不锈钢法兰球阀与电动、气动执行器配套,广泛应用于管路的控制系统,更多详情浏览:电动法兰球阀|气动法兰球阀产品页面。

QT系列电动不锈钢法兰球阀
TT系列电动不锈钢法兰球阀
AT系列气动不锈钢法兰球阀
