TENVO电动偏心半球阀标配有QT和TT两款电动执行器，也可根据用户需求，选用其它品牌的执行器，我们与ROTORK、STPOS、扬州电力、天二通等国内外知名品牌保持战略合作关系，确保天沃出品的每一款电动阀门都具有完美的品质，优越的性能。

由于电动执行器与偏心半球阀种类众多，如果需要具体的产品相关尺寸与数据，请与天沃工作人员取得联系。

特点总结：

偏心半球阀阀体普通型/防爆型/调节性型/智能型电动执行器（可选配）220V/380V

部分电动偏心半球阀展示

TENVO气动偏心半球阀根据阀门口径、介质、压力、温度等不同，标配有GT、AT、AW三款气动执行器，可满足不同工况的需求。根据偏心半球阀的种类不同、气动执行器款式不同，可以搭配出多款气动偏心半球阀，因此这里将省略外形尺寸相关数据，如果需要，可联系天沃工作人员。

主要型号：Q640F型软密封气动偏心半球阀、Q640H/Y型硬密封气动偏心半球阀

特点总结：

偏心半球阀阀体AT/GT/AW气动执行器（可选）选装附件性能更完美

部分气动偏心半球阀展示

侧装式偏心半球阀的主要特点是球体（半球）从法兰一侧装入，和其它侧装式结构的阀门一样，该阀门也属于缩径结构。

特点总结：

侧装式结构半球偏心通道缩径具有剪切功能启闭无摩擦

PN1.0MPa侧装式偏心半球阀–外形尺寸

公称通径DN	L	1.0MPa（GB9113-200 RF法兰）
		D	D1	D2	b	f	n-d	H
50	124	165	125	99	20	2	4-18	200
65	145	185	145	118	20	2	4-18	215
80	165	200	160	132	20	2	8-18	235
100	200	220	180	156	22	2	8-18	250
125	254	250	210	184	22	2	8-18	280
150	267	285	240	211	24	2	8-22	300
200	292	340	295	266	24	2	8-22	370
250	330	395	350	319	26	2	12-22	420
300	390	445	400	370	26	2	12-22	450
350	468	505	460	429	26	2	16-22	520
400	526	565	515	480	26	2	16-26	570
450	610	615	565	530	28	2	20-26	640
500	610	670	620	582	28	2	20-26	640
600	762	780	725	682	34	2	20-30	720
700	889	895	840	794	34	5	24-30	800

PN4.0MPa侧装式偏心半球阀–外形尺寸

公称通径DN	4.0MPa（GB9113-200 FM法兰）
	L	D	D1	D2	D3	f1	b	f	n-d	H
50	124	165	125	99	88	3	20	4	4-18	200
65	145	185	145	118	110	3	22	4	8-18	215
80	165	200	160	132	121	3	24	4	8-18	235
100	200	235	190	156	150	3.5	24	4.5	8-22	250
125	254	270	220	184	176	3.5	26	4.5	8-26	280
150	267	300	250	211	204	3.5	28	4.5	8-26	300
200	292	375	320	284	260	3.5	34	4.5	12-30	370
250	330	450	385	345	313	3.5	38	4.5	12-33	420
300	390	515	450	409	364	3.5	42	4.5	16-33	450
350	468	580	510	465	422	4	46	5	16-36	520
400	526	660	585	535	474	4	50	5	16-39	570
450	610	685	610	560	524	4	50	5	20-39	640
500	610	755	670	615	576	4	52	5	20-42	640
600	762	890	795	735	675	4	60	5	20-48	720

焊接式对焊偏心半球阀-可配执行机构

上装式偏心半球阀特点之一是启闭无摩擦，由于采用偏心结构，阀门在关闭的过程中，球体逐渐靠近阀座，到关闭位置完全接触；在开启时球体离开密封位置即完全脱开，开启扭矩小；第二个特点是密封面可实现自清洁，球体离开阀座时，介质可冲去密封面上的积聚物，对于易结晶介质，球体在关闭过程中可切除介质结晶达到的密封目的，避免了其它阀门无法开关的弊端；第三个特点是密封严紧，球体、阀座是双金属，采取不同工艺，密封面可组成防腐、耐磨等各种类型，满足不同工况的需要，密封是球面线接触，靠二维偏心实现零泄漏；第四个特点是使用较长时间发现密封面磨损，只需关闭时压紧套再压紧少许，仍可实现可靠密封，延长使用寿命。此外，调整或更换密封面，阀门可继续使用，避免很多阀门密封失效整台报废的弊端。

特点总结：

上装式结构半球偏心具有剪切功能启闭无摩擦通道缩径

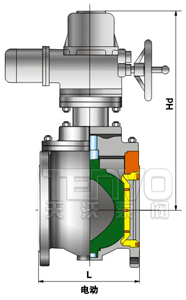

上装式偏心半球阀–外形尺寸

公称压力PN	公称通径DN	尺寸（mm）
		L	D	K	d	b	z-do	Hw	Hd
1.0MPa	100	229	220	180	156	22	8-18	330	380
	125	254	250	210	184	22	8-18	345	405
	150	267	285	240	231	24	8-22	370	440
	200	292	340	295	266	24	8-22	405	470
	250	330	395	350	319	26	12-22	480	540
	300	356	445	400	370	26	12-22	520	580
	350	430	505	460	429	26	16-22	570	630
	400	530	565	515	480	26	16-26	630	710
	450	580	615	565	530	28	20-26	690	770
	500	660	670	620	582	28	20-26	740	820
	600	840	780	725	682	34	20-30	840	940
	700	900	890	840	794	34	24-30	960	1040
	800	1000	1015	950	901	36	24-33	1080	1180
	900	1100	1115	1050	1001	38	28-33	1190	1280
	1000	1200	1230	1160	1112	38	28-36	1310	1420
	1200	1300	1455	1380	1328	44	32-39	1420	1530
	1400	1500	1675	1590	1520	48	36-42	1540	1650
1.6MPa	100	229	220	180	156	22	8-18	330	380
	125	254	250	210	184	22	8-18	345	405
	150	267	285	240	211	24	8-22	370	440
	200	292	340	295	266	24	12-22	405	470
	250	330	405	355	319	26	12-26	480	540
	300	356	460	410	370	28	12-26	520	580
	350	430	520	470	429	30	16-26	570	630
	400	530	580	525	480	32	16-30	630	710
	450	580	640	585	548	40	20-30	690	770
	500	660	715	650	609	44	20-33	740	820
	600	840	840	770	720	44	20-36	840	940
	700	900	910	840	794	40	24-36	960	1040
	800	1000	1025	950	901	42	24-39	1080	1180
	900	1100	1125	1050	1001	44	28-39	1190	1240
	1000	1200	1255	1170	1112	46	28-42	1310	1420
	1200	1300	1485	1390	1328	52	32-48	1420	1530
	1400	1500	1685	1590	1530	58	36-48	1540	1650

焊接式对焊偏心半球阀-可配执行机构

焊接式对焊偏心半球阀是天沃公司根据部分用户的特殊需求而研发的偏心半球阀的新品种，采用侧装式结构，最大的特点就是采用对焊的连接方式，其执行的标准有：

1、设计和制造：GB/T12237-2005、API608

2、检验和试验：GB/T13927-2005、API598

3、连接形式：JB/T79.1～4-2005、ASME/ANSI B 16.5

4、结构长度：GB/T12221-2005、ASME/ANSI B 16.10

特点总结：

对焊连接偏心半球结构启闭无磨损具有剪切功能

焊接式对焊偏心半球阀–外形尺寸

公称通径DN	1.6MPa连接尺寸			2.5MPa连接尺寸			4.0MPa连接尺寸
	L	D	H	L	D	H	L	D	H
50	216	75	105	216	75	105	216	80	105
65	241	80	110	241	85	110	241	95	110
80	283	95	120	283	95	120	283	98	120
100	350	120	130	350	120	130	350	125	130
125	381	145	145	381	145	145	381	150	145
150	403	175	185	403	175	185	403	180	185
200	475	235	200	475	235	200	475	240	200
250	533	285	225	533	285	225	533	290	225
300	610	340	265	610	340	265	610	348	265
350	686	400	310	686	400	310	686	408	310
400	838	445	335	838	445	335	838	454	335
450	914	495	380	914	495	380	914	508	380
500	991	545	410	991	550	410	991	564	410
600	1143	650	475	1143	655	475	1143	668	475
700	1245	750	545	1245	755	545	1245	768	545
800	1372	850	610	1372	855	610	1372	870	610
900	1524	950	655	1524	955	655	1524	970	655
1000	1753	1050	755	1753	1055	755	1753	1070	755
1100	1800	1150	820	1800	1155	820	1800	1170	820
1200	2000	1255	870	2000	1260	870	2000	1270	870
1400	2100	1455	920	2100	1460	920	2100	1470	920
1600	2300	1665	990	2300	1675	990	2300	1685	990
1800	2400	1865	1070	2400	1875	1070	2400	1890	1070
2000	2600	2075	1150	2600	2085	1150	2600	2098	1150
