电动V型调节球阀

ZDRV型电动V型调节球阀为电动单元组合仪表中执行单元，可实现比例调节，接收ON-OFF或4-20mAC或1-5VDC的信号进行比例动作的小型、坚固、高精度的电动执行机构，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等行业，实现管道中介质流量调节和切断，以达到生产过程按一定的规范进行。

电动执行器：

天沃电动法兰球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

附件选择：

调节型V型球阀：阀体+支架+调节型电动执行器

开关型V型球阀：阀体+支架+开关型电动执行器

【设计标准】

1、法兰标准：GB/T9113.1-2000

JB/T79.1-1994

HG20592-1997

ASME B 16.5

EN 1092-1：2001

2、压力-温度额定值：GB/T12224-2007

ASME B 16.34

ISO7005-1

3、结构长度：a、对夹式：特殊尺寸；

b、法兰式：ISA S75.04-1995，IEC/DIN 534-3-2;

4、适应温度范围：a、常温型：-29℃～120℃

b、中温型：-29℃～200℃

c、高温型：-29℃～300℃

5、密封与强度试验标准：

强度及密封试验标准：GB/T 4213-2007；

密封等级：GB/T 4213-2007 V级；

强度试验压力是按公称压力的1.5倍，阀座密封试验压力是按使用最大压差的1.1倍压力进行，当最大压差小于0.6MPa时按0.6MPa压力进行试验，介质是带有缓蚀阻垢剂的水进行试验。

阀座最大允许泄漏量

规格 硬密封阀座 软密封阀座
DN25(1″) 1.50ml/min 0.15ml/min
DN32(1-1/4″) 1.80ml/min 0.20ml/min
DN40(1-1/2″) 2.40ml/min 0.24ml/min
DN50(2″) 3.00ml/min 0.3ml/min
DN65(2-1/2″) 3.90ml/min 0.39ml/min
DN80(3″) 4.80ml/min 0.48ml/min
DN100(4″) 6.00ml/min 0.60ml/min
DN125(5″) 7.50ml/min 0.75ml/min
DN150(6″) 9.00ml/min 0.90ml/min
DN200(8″) 12.00ml/min 1.20ml/min
DN250(10″) 15.00ml/min 1.50ml/min
DN300(12″) 18.00ml/min 1.80ml/min
DN350(14″) 21.00ml/min 2.10ml/min
DN400(16″) 24.00ml/min 2.40ml/min

【流量特性】

V型球阀流量特性图

标准产品CV值表

规格 硬密封阀座 软密封阀座
DN25(1″) 45 26
DN32(1-1/4″) 70 50
DN40(1-1/2″) 110 70
DN50(2″) 180 120
DN65(2-1/2″) 280 220
DN80(3″) 420 340
DN100(4″) 620 520
DN125(5″) 920 810
DN150(6″) 1320 1100
DN200(8″) 2150 1800
DN250(10″) 3250 2800
DN300(12″) 4680 4100
DN350(14″) 6580 5800
DN400(16″) 8900 7600

电动V型调节球阀–标准技术参数

TT系列电动V型调节球阀实物图

阀体

型式：直通型铸造球阀

阀尺寸：DN25～300

额定压力：PN16～PN100

连接形式：对夹式（DN25～50）

法兰式（DN65～300）

法兰标准：钢制法兰按GB9113-2000，

JB/T79-94

密封面型式：PN16为凸面

PN40、63为凹凸面

法兰端面距：按GB12221-89

材料：ZG230～450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

结构形式：按阀芯是否偏心分

无偏心V型球阀、偏心V型球阀

按密封圈材料分

增强聚四氟乙烯软密封

（-20℃～+180℃）

对位聚苯软密封

（-20℃～+300℃）

金属堆焊司太立合金硬密封

（-40℃～+450℃）

按阀体结构分

夹套型

夹套保温型夹套载热体接口Rp3/4″

压盖型式：压板式

填料：V型聚四氟乙烯填料，

柔性石墨填料

垫片：型式：齿型和平型

材料：F4/改性F4，

不锈钢+石墨

执行机构

型式：TT系列、QT系列

阀作用：正作用，反作用

控制动作：比例控制

电源：AC100、200、220V、50/60Hz

转角：90°

功耗：65/70/200/350W

输入信号：4-20mADC或1-5VDC

输出信号：4-20mADC

绝缘电阻：100MΩ（500VDC）

耐电压：1500VAC1分钟

外壳材料：铝合金压铸

外壳防护：IP55

电机保护：过热保护器（自动恢复型）

配线接口：G1/4×2

环境温度：-25℃～+55℃

环境湿度：10～90%RH

伺服控制盒：全半导体，树脂浇铸

手动装置：手轮（QT系列）

可卸式扳手（TT系列）

TT系列电动V型球阀外形尺寸表

对夹式电动V型球阀结构图
法兰式电动V型球阀结构图
DN(mm) L0 L D H1 H2 H3
25 207 50 64 101 178 67
32 207 55 74 111 187 72
40 207 60 82 121 187 77
50 207 75 100 126 204 82
65 256 145 / 136 235 95
80 256 165 / 146 235 105
100 256 194 / 151 245 130
125 256 210 / 176 245 155
150 380 229 / 196 285 170
200 380 243 / 216 322 210
250 380 297 / 300 322 245
300 380 338 / 385 345 280

]]> http://www.valve86.com/diandong-vxingqiufa.html/feed/ 0 气动V型球阀 http://www.valve86.com/qidong-vxingqiufa.html http://www.valve86.com/qidong-vxingqiufa.html#comments Thu, 25 Aug 2011 13:37:15 +0000 tenvo http://www.valve86.com/?p=4900
气动V型调节球阀

ZSHV型气动V型调节球阀是一种旋转型调节球阀，可选用天沃ZS系列曲臂活塞式执行器(推荐)，或AT、GT等系列气动执行器，与阀门定位器配套使用，可实现比例调节。气动V型调节球阀阀体流道阻力小，流量系数大，1/4球面V形开口阀芯提供近似等百分比流量特性。调节球阀配用气动活塞式执行机构输出力巨大，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节和切断，以达到生产过程一定的规范进行。

气动执行器：

天沃气动执行器在综合运用英国TENVO设计工艺的基础上进行研制、开发而成，ZS系列曲臂活塞式执行器控制精度高，回差和死区小，控制过程灵敏度高，详情请浏览：ZS系列气动执行器

附件选择：

调节型V型球阀：阀体+支架+气动执行器+电气阀门定位器+空气过滤器

开关型V型球阀：阀体+支架+气动执行器+电磁阀+限位开关+空气过滤器

【设计标准】

1、法兰标准：GB/T9113.1-2000

JB/T79.1-1994

HG20592-1997

ASME B 16.5

EN 1092-1：2001

2、压力-温度额定值：GB/T12224-2007

ASME B 16.34

ISO7005-1

3、结构长度：a、对夹式：特殊尺寸；

b、法兰式：ISA S75.04-1995，IEC/DIN 534-3-2;

4、适应温度范围：a、常温型：-29℃～120℃

b、中温型：-29℃～200℃

c、高温型：-29℃～300℃

5、密封与强度试验标准：

强度及密封试验标准：GB/T 4213-2007；

密封等级：GB/T 4213-2007 V级；

强度试验压力是按公称压力的1.5倍，阀座密封试验压力是按使用最大压差的1.1倍压力进行，当最大压差小于0.6MPa时按0.6MPa压力进行试验，介质是带有缓蚀阻垢剂的水进行试验。

阀座最大允许泄漏量

规格 硬密封阀座 软密封阀座
DN25(1″) 1.50ml/min 0.15ml/min
DN32(1-1/4″) 1.80ml/min 0.20ml/min
DN40(1-1/2″) 2.40ml/min 0.24ml/min
DN50(2″) 3.00ml/min 0.3ml/min
DN65(2-1/2″) 3.90ml/min 0.39ml/min
DN80(3″) 4.80ml/min 0.48ml/min
DN100(4″) 6.00ml/min 0.60ml/min
DN125(5″) 7.50ml/min 0.75ml/min
DN150(6″) 9.00ml/min 0.90ml/min
DN200(8″) 12.00ml/min 1.20ml/min
DN250(10″) 15.00ml/min 1.50ml/min
DN300(12″) 18.00ml/min 1.80ml/min
DN350(14″) 21.00ml/min 2.10ml/min
DN400(16″) 24.00ml/min 2.40ml/min

【流量特性】

V型球阀流量特性图

标准产品CV值表

规格 硬密封阀座 软密封阀座
DN25(1″) 45 26
DN32(1-1/4″) 70 50
DN40(1-1/2″) 110 70
DN50(2″) 180 120
DN65(2-1/2″) 280 220
DN80(3″) 420 340
DN100(4″) 620 520
DN125(5″) 920 810
DN150(6″) 1320 1100
DN200(8″) 2150 1800
DN250(10″) 3250 2800
DN300(12″) 4680 4100
DN350(14″) 6580 5800
DN400(16″) 8900 7600

ZS系列双作用气动V型球阀外形尺寸

对夹式气动V型球阀正面结构图
对夹式气动V型球阀侧面结构图
法兰式气动V型球阀正面结构图
法兰式气动V型球阀侧面结构图
DN A L B H C D D1
25 270 390 140 133 105 85 85
32 270 390 140 138 105 85 85
40 275 395 140 140 115 85 85
50 275 395 140 150 115 85 85
65 296 440 150 165 125 85 85
80 300 445 150 178 135 85 90
100 300 445 150 190 135 85 102
125 343 507 155 205 155 85 97
150 343 507 155 235 170 85 129
200 418 617 190 265 200 85 123
250 502 742 224 317 260 92 149
300 520 760 224 362 280 / 148
350 605 900 277 437 330 / 179
400 620 900 277 492 330 / 180

ZSHV气动V型调节球阀–标准技术参数

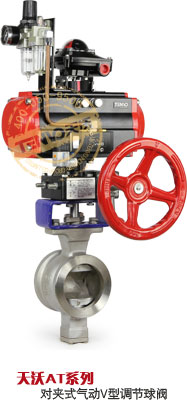

装配AT系列气动执行器-对夹式气动V型球阀

阀体

型式：直通型铸造球阀

阀尺寸：DN25～300

额定压力：PN16～PN100

连接形式：对夹式（DN25～50）

法兰式（DN65～300）

法兰标准：钢制法兰按GB9113-2000，

JB/T79-94

密封面型式：PN16为凸面

PN40、63为凹凸面

法兰端面距：按GB12221-89

材料：ZG230～450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

结构形式：按阀芯是否偏心分

无偏心V型球阀、偏心V型球阀

按密封圈材料分

增强聚四氟乙烯软密封

（-20℃～+180℃）

对位聚苯软密封

（-20℃～+300℃）

金属堆焊司太立合金硬密封

（-40℃～+450℃）

按阀体结构分

夹套型

夹套保温型夹套载热体接口Rp3/4″

压盖型式：压板式

填料：V型聚四氟乙烯填料，

柔性石墨填料

垫片：型式：齿型和平型

材料：F4/改性F4，

不锈钢+石墨

阀内组件

阀芯：1/4球面等百分比特性V型缺口阀芯

密封圈：球型密封面

材料：软密封：增强聚四氟乙烯/对位聚苯

硬密封：金属堆焊司太立合金

执行机构

型式：气动活塞式执行机构（GT、AT系列）

阀作用：单作用（弹簧复位）气开式和气关式

双作用（双气缸）

供气压力：0.4～0.6MPa

阀作用（阀芯正装）

单作用（配单作用执行机构）

气关时，当气源故障时，执行机构弹簧将阀打开

气开时，当气源故障时，执行机构弹簧将阀关闭

双作用（配双作用执行机构）

附件（根据要求配置）

定位器，空气过滤减压阀，手轮机构，

限位开关，电磁阀，阀位传送器，

继动器，保位阀，其它

性能

可调范围：100：1

阀座泄漏率（对于额定Kv值%）：

金属密封：小于0.01%或0.001%

（ANSIB16.104-1976Ⅳ级）

软密封：小于0.00001%以下

（ANSIB16.104-1976Ⅳ级）

回差：小于全行程的1% （带定位器）

小于全行程的3%～5% （不带定位器）

基本误差：小于全行程的±1% （带定位器）

小于全行程的±5% （不带定位器）

]]> http://www.valve86.com/qidong-vxingqiufa.html/feed/ 0 法兰式V型球阀 http://www.valve86.com/falanshi-vxingqiuf.html http://www.valve86.com/falanshi-vxingqiuf.html#comments Sun, 29 May 2011 04:42:56 +0000 tenvo http://www.valve86.com/?p=4885
法兰式V型球阀

法兰式V型球阀-产品特点

1. 阀体整体式结构：阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。

2. 上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。

3. 阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球表面镀硬铬或作喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好，耐腐蚀，适应范围广。

4. 经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。

5. 介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。

6. 小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小CV值精确控制。

压力等级

DIN PN10、PN16

PN25、PN40

ANSI 150、ANSI 300

适应温度范围

常温型：-29℃～120℃

中温型：-29℃～200℃

高温型：-29℃～300℃

压力-温度额定值

GB/T12224-2007

ASME B16.34-2003

ISO 1092-1：2001

法兰式V型球阀-零件清单

序号 名称 数量（件） 材料
1 阀体 1 CF8
2 O型圈 1 氟橡胶
3 阀座 1 304堆焊硬质合金
4 弹簧 1 17-7PH
5 密封座盖 1 304
6 内六角螺钉 4 304
7 阀芯 1 CF8表面镀硬铬
8 圆柱销 2 304
9 自润滑轴承 2 304+PTFE
10 下阀杆 1 17-4PH
11 O型圈 1 氟橡胶
12 平垫片 4 304
13 环垫 1 PTFE
14 调节垫片 1 PTFE
15 后压盖 1 CF8
16 螺栓 4 304
17 双头螺栓 2 304
18 平键 1 304
19 下填料 1 PTFE
20 中填料 1组 PTFE
21 上填料 1 PTFE
22 填料压盖 1 CF8
23 螺母 2 304
24 上阀杆 1 17-4PH
25 平键 1 45
法兰式V型球阀零件图

法兰式V型球阀阀体外型尺寸表

法兰式V型球阀正面结构图
法兰式V型球阀侧面结构图
法兰式V型球阀平台图

PN16法兰式V型球阀

DN A H B b1 f C T Y L Φd h1 h S K M Z
25 102 51 115 16 2 38 81 73 102 16 64 35 75 / 2-M10 5
32 102 51 140 18 2 45 86 78 100 16 62 35 75 / 2-M10 5
40 114 57 150 18 2 50 90 80 102 16 64 35 75 / 2-M10 5
50 124 60 165 20 2 62 93 90 104 16 66 35 75 / 2-M10 5
65 145 70 185 20 2 73 108 105 102 16 64 35 75 / 2-M10 5
80 165 75 200 20 2 90 123 118 110 20 68 35 90 / 2-M12 6
100 194 92 220 22 2 115 138 130 108 20 66 35 90 / 2-M12 6
125 194 97 250 22 2 134 148 145 110 25 65 40 90 / 2-M12 8
150 229 110 285 24 2 164 170 170 124 30 69 50 110 40 4-M12 8
200 243 120 340 24 2 206 200 201 124 30 69 50 110 40 4-M12 8
250 297 148 405 26 2 260 240 237 140 40 77 60 135 40 4-M16 12
300 338 190 460 28 2 316 286 282 140 40 77 60 135 40 4-M16 12
350 400 221 520 30 2 372 330 337 170 50 105 60 140 64 4-M16 14
400 400 220 580 32 2 420 367 372 212 60 127 80 170 80 4-M20 18

150Lb法兰式V型球阀

inch A H B b1 f C T Y L Φd h1 h S K M Z
1 102 51 108 14.5 2 38 81 73 102 16 64 35 75 / 2-M10 5
1-1/4 102 51 115 14.5 2 45 86 78 100 16 62 35 75 / 2-M10 5
1-1/2 114 57 127 14.5 2 50 90 80 102 16 64 35 75 / 2-M10 5
2 124 60 152 16.3 2 62 93 90 104 16 66 35 75 / 2-M10 5
2-1/2 145 70 180 18 2 73 108 105 102 16 64 35 75 / 2-M10 5
3 165 75 191 19.5 2 90 123 118 110 20 68 35 90 / 2-M12 6
4 194 92 230 24 2 115 138 130 108 20 66 35 90 / 2-M12 6
5 194 97 255 24.3 2 134 148 145 110 25 65 40 90 / 2-M12 8
6 229 110 280 26 2 164 170 170 124 30 69 50 110 40 4-M12 8
8 243 120 340 29 2 206 200 201 124 30 69 50 110 40 4-M12 8
10 297 148 405 30.6 2 260 240 237 140 40 77 60 135 40 4-M16 12
12 338 190 485 32.2 2 316 286 282 140 40 77 60 135 40 4-M16 12
14 400 221 535 35.4 2 372 330 337 170 50 105 60 140 64 4-M16 14
16 400 220 595 37 2 420 367 372 212 60 127 80 170 80 4-M20 18

法兰式V型球阀其它类型展示

ZS系列电动法兰式V型球阀
QT系列电动法兰式V型球阀

]]> http://www.valve86.com/falanshi-vxingqiuf.html/feed/ 0 对夹式V型球阀 http://www.valve86.com/duijiashi-vxing-qiufa.html http://www.valve86.com/duijiashi-vxing-qiufa.html#comments Sat, 28 May 2011 18:06:50 +0000 tenvo http://www.valve86.com/?p=4875
对夹式V型球阀

对夹式V型球阀-产品特点:

1. 阀体整体式结构：阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。

2. 上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。

3. 阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球表面镀硬铬或作喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好，耐腐蚀，适应范围广。

4. 经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。

5. 介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。

6. 小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小CV值精确控制。

压力等级:

DIN PN10、PN16

PN25、PN40

ANSI 150、ANSI 300

适应温度范围:

常温型：-29℃～120℃

中温型：-29℃～200℃

高温型：-29℃～300℃

对夹V型球阀-零件清单

序号 名称 数量（件） 材料
1 阀体 1 CF8
2 O型圈 1 氟橡胶
3 阀座 1 304堆焊硬质合金
4 弹簧 1 17-7PH
5 密封座盖 1 304
6 内六角螺钉 4 304
7 阀芯 1 CF8表面镀硬铬
8 圆柱销 2 304
9 自润滑轴承 2 304+PTFE
10 下阀杆 1 17-4PH
11 O型圈 1 氟橡胶
12 平垫片 4 304
13 环垫 1 PTFE
14 调节垫片 1 PTFE
15 后压盖 1 CF8
16 螺栓 4 304
17 双头螺栓 2 304
18 平键 1 304
19 下填料 1 PTFE
20 中填料 1组 PTFE
21 上填料 1 PTFE
22 填料压盖 1 CF8
23 螺母 2 304
24 上阀杆 1 17-4PH
25 平键 1 45
对夹式V型球阀零件图

对夹式V型球阀阀体外型尺寸表

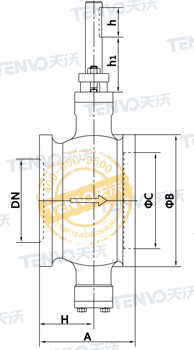

对夹式V型球阀正面结构图

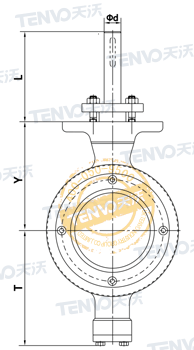

对夹式V型球阀侧面结构图
对夹式V型球阀压盖图
DN A H B C T Y L Φd h1 h S K M Z
25 50 30 68 38 81 73 102 16 64 35 75 / 2-M10 5
32 60 35 76 45 86 78 100 16 62 35 75 / 2-M10 5
40 60 35 84 50 90 80 102 16 64 35 75 / 2-M10 5
50 75 43 100 62 93 90 104 16 66 35 75 / 2-M10 5
65 100 50 118 73 108 105 102 16 64 35 75 / 2-M10 5
80 100 57 132 90 123 118 110 20 68 35 90 / 2-M12 6
100 115 65 158 115 138 130 108 20 66 35 90 / 2-M12 6
125 129 78 184 134 148 145 110 25 65 40 90 / 2-M12 8
150 160 95 216 164 170 170 124 30 69 50 110 40 2-M12 8
200 200 120 268 206 200 201 124 30 69 50 110 40 2-M12 8
250 240 148 326 260 240 237 140 40 77 60 135 40 2-M16 12

对夹式V型球阀其它类型展示

TT系列气动对夹式V型球阀
QT系列电动对夹式V型球阀
