电动内螺纹球阀采用一体化结构，与角行程电动执行机构（如天沃自行研发的TT、TTS、QT、CHQ等电动执行器）相配，输入（4-20mA.DC，0-10V.DC或1-5V）信号或单相电源即可运转，具有功能强、体积小、轻便宜人、配套简单、流通能力大等特点。目前电动内螺纹球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动化控制系统中。

电动执行器：

天沃电动法兰球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

特点总结：

二片式/三片式阀体角行程电动执行器220/380V开关型/调节型/防爆型

电动内螺纹球阀–主要技术参数

公称通径 DN（mm）		DN15～DN100
公称压力 PN（MPa）		1.6、2.5、4.0、6.4
连接方式		内螺纹
零件名称	阀体、阀盖	WCB	CF8（304）	CF8M（316）
	球体、阀杆	2Cr13	304	316
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀性介质
	适用温度	-29℃～180℃（增强聚四氟乙烯）、-29℃～300℃（对位聚苯）

天沃QT系列电动内螺纹球阀

天沃TT系列电动内螺纹球阀

天沃出品的Q611F/H气动内螺纹球阀采用AT或GT系列气动执行器，控制阀门开启或关闭，若配以阀门定位器，可对介质进行调节控制。该产品以高平台内螺纹球阀为调节阀门，有二片式和三片式两种，全部采用脱机精密铸造，防静电结构设计，适用于一般化工及各种工业管线。

气动执行器：

天沃气动法兰球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO设计工艺的基础上进行研制、开发而成，详情请浏览：AT系列气动执行器

特点总结：

二片式/三片式阀体AT/GT气动执行器启闭动作迅速配装附件性能更完美

天沃提示：该页面展示为选配AT系列执行器的气动内螺纹球阀，除此之外，还可选用以下执行器几附件。

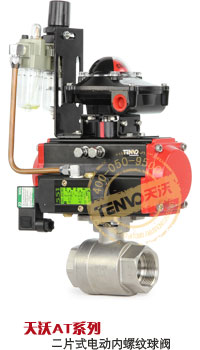

Q611F二片式气动内螺纹球阀

Q611F二片式气动内螺纹球阀–外形尺寸

口径	Φd	L	A	H	执行器
1/4″	11.2	75	110	107.5	AT-032
3/8″	12.7	75	110	110.5	AT-032
1/2″	16	75	143	135.5	AT-052
3/4″	20	80	143	138.5	AT-052
1″	25	90	143	146.5	AT-052
1-1/4″	32	110	173	166	AT-063
1-1/2″	38.1	120	190	186.5	AT-075
2″	50.8	140	190.5	204.5	AT-083
2-1/2″	63.5	173	241	241	AT-092
3″	76.2	186	268	264	AT-105

Q611F三片式气动内螺纹球阀

Q611F三片式气动内螺纹球阀–外形尺寸

口径	Φd	L	A	H	执行器
1/4″	11.2	75	110	107.5	AT-032
3/8″	12.7	75	110	110.5	AT-032
1/2″	16	75	143	135.5	AT-052
3/4″	20	80	143	138.5	AT-052
1″	25	90	143	146.5	AT-052
1-1/4″	32	110	173	166	AT-063
1-1/2″	38.1	120	190	186.5	AT-075
2″	50.8	140	190.5	204.5	AT-083
2-1/2″	63.5	173	241	241	AT-092
3″	76.2	186	268	264	AT-105
4″	100	225	319	315	AT-125

三片式内螺纹球阀采用三片式分体阀体，结构合理、造型美观。可带国际标准ISO支架平台和锁定装置，适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

密封类型：软密封、硬密封

特点总结：

三片式阀体结构铸钢/不锈钢最高压力4.0MPa软密封或硬密封全通径流道

其它形式三片式内螺纹球阀

TENVO三片式内螺纹球阀与电动、气动执行器配套，广泛应用于管路的控制系统，更多详情浏览电动内螺纹球阀、气动内螺纹球阀产品页面。

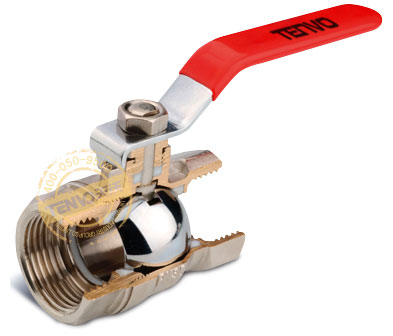

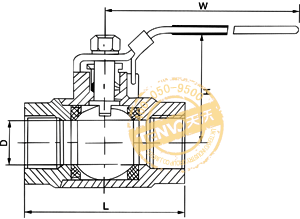

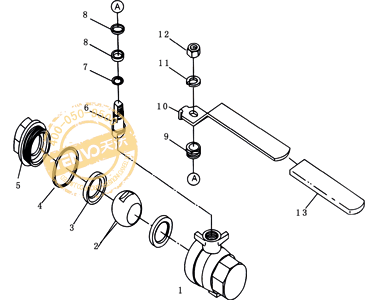

二片式内螺纹球阀采用侧装二片分体式阀体，全通径流道，基本没有流阻，并且结构简单、体积小，采用先进的制造工艺，外观美观，维修方便，密封性能紧密可靠。二片式内螺纹球阀和一片式相比具有全通径的优点，和三片式相比又比较经济，因此是用户选用比较多的产品。

特点总结：

二片式阀体结构铸钢/不锈钢全通径可配气动或电动执行器

其它形式二片式内螺纹球阀

TENVO二片式内螺纹球阀与电动、气动执行器配套，广泛应用于管路的控制系统，更多详情浏览电动内螺纹球阀、气动内螺纹球阀产品页面。

一片式内螺纹球阀采用整体式阀体，球体从阀体管口装入，采用塞盖将球体两侧的阀座固定，并达到优异的密封性能。由于一片式阀体结构的特殊性，该阀的实际流通通径小于阀门公称通径，因此也称缩径内螺纹球阀。不能接受流量损失的用户，不宜选用一片式内螺纹球阀。

特点总结：

一片式阀体结构缩径没有高平台不配气动或电动执行器

内螺纹球阀常见问题

广式内螺纹球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

特点总结：

一体式阀体结构缩径没有高平台不配气动或电动执行器

广式内螺纹球阀–外形尺寸

公称通径	管螺纹	尺寸（mm）
		d	L	W	H	E	D
6	1/4″	8	60	110	56	11.5	30
10	3/8″	18	60	110	58	11.5	31
15	1/2″	10.5	60	110	58	14	32
20	3/4″	13	67.3	110	62	15	38
25	1″	17	73	110	68	15	45
32	1-1/4″	22	90	150	75	18	53.4
40	1-1/2″	25	97.5	150	83	19	63
50	2″	32	112	150	90	19	73
65	2-1/2″	40	132	180	95	21	92
80	3″	50	156	220	100	27	109
100	4″	65	196	220	115	29	138

锻钢内螺纹球阀采用三片式锻钢阀体，中部由螺栓连接，并以PTFE垫片密封，根据所选的阀座与垫片/填料的材料不同，适用不同的工作和介质。

特点总结：

锻钢阀体一体式结构最高压力1500Lb全通径
